相變能熱泵是科創藍研發團隊原創的最新型技術。將0℃的水結成0℃的冰,其釋放的潛熱能量相當于水溫降低80℃釋放出的顯熱能量。開發利用冷水結冰時釋放出的巨大相變能(凝固潛熱),是解決低品位能源問題的有效途徑,可以解決所有建筑物的供熱問題。
公司研發團隊自2000年以來,歷經近20年,針對相變能熱泵開展了大量的理論與試驗研究,突破了冷水的結冰、除冰和排冰等關鍵技術,實現了系統連續穩定高效運行。先后開發了一種提取凝固熱或制冰的熱泵供熱供冷系統、一種利用凝固潛熱的熱泵系統、一種冷水凝固潛熱采集方法、一種凝固潛熱采集裝置及系統等多項專利技術。目前技術上已完善、成熟,并進行了示范應用。

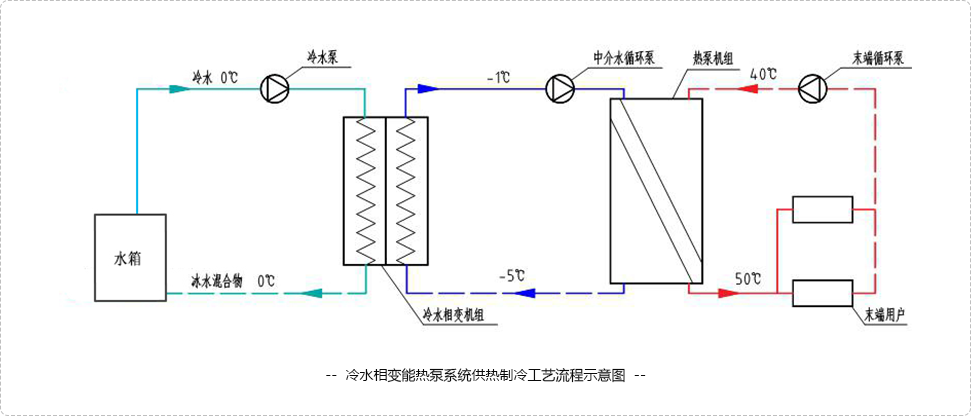

冷水相變能熱泵系統宏觀上由三個子循環系統組成:冷水循環、中介水循環、末端水循環。系統的工作過程如圖所示:
系統的工作流程如圖所示:
首先,在冷水泵的作用下,0℃的冷水進入冷水相變機組,在冷水相變機組中釋放出相變能后變成0℃的冰水混合物再經管路返回;
然后,在中介水泵作用下,-5℃的中介水進入冷水相變機組,在冷水相變機組中吸收相變能后升為-1℃,再進入熱泵機組,在熱泵機組中釋放出熱量后溫度降低,-5℃的中介水再次進入冷水相變機組完成密閉循環;
最后,在末端泵的作用下,40℃的末端水進入熱泵機組,在熱泵機組中吸熱升溫到50℃后再經管路進入用戶。
當系統取熱制冰后,需要采取一個有效的除冰和排冰過程,實現系統的連續、穩定和高效運行,保證室內20度以上的供熱效果。
