地表水源熱泵系統宏觀上由三個子循環系統組成,即地表水循環統、中介水循環系統、末端水循環系統。
系統的主要設備包括地表水泵、疏導式換熱器、中介水循環泵、熱泵機組、末端循環泵。

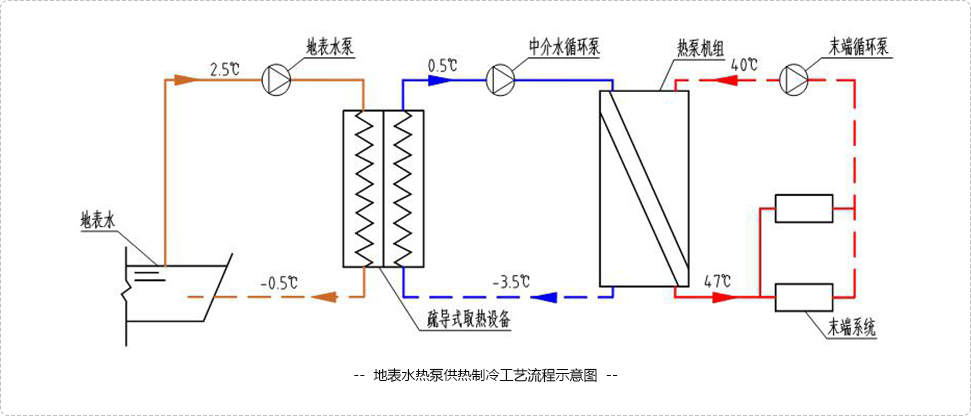

系統的工作流程如圖所示:
首先,2.5℃左右的地表水經過泵提升,在無堵塞高效換熱技術條件下進入疏導式取熱設備進行換熱,將一定溫差范圍內(3℃左右)的溫差熱量傳遞給清潔水,
再以-0.5℃左右排放至下游水源處,實現地表水循環。
然后,0.5℃左右的清潔水經中介泵輸送,在配置合理有效狀態下進入熱泵機組進行釋熱,將從地表水那里獲取的熱量傳遞給熱泵機組,再以-3.5℃左右再次進
入疏導式取熱裝備進行吸熱,形成封閉循環,即中介循環。
最后,40℃左右的末端系統水經末端泵輸送,同樣在配置合理有效狀態下進入熱泵機組進行換熱,將熱泵機組從低溫那里轉化來的高溫?zé)崃课?,再?7℃左右
進入末端散熱設備將熱量釋放給建筑空間,實現末端循環。

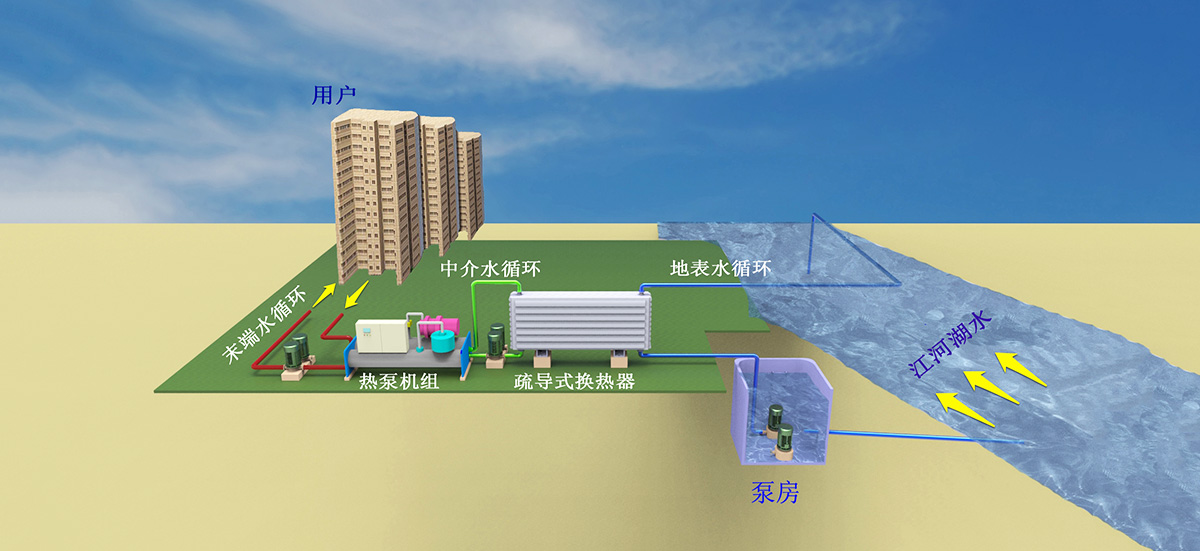

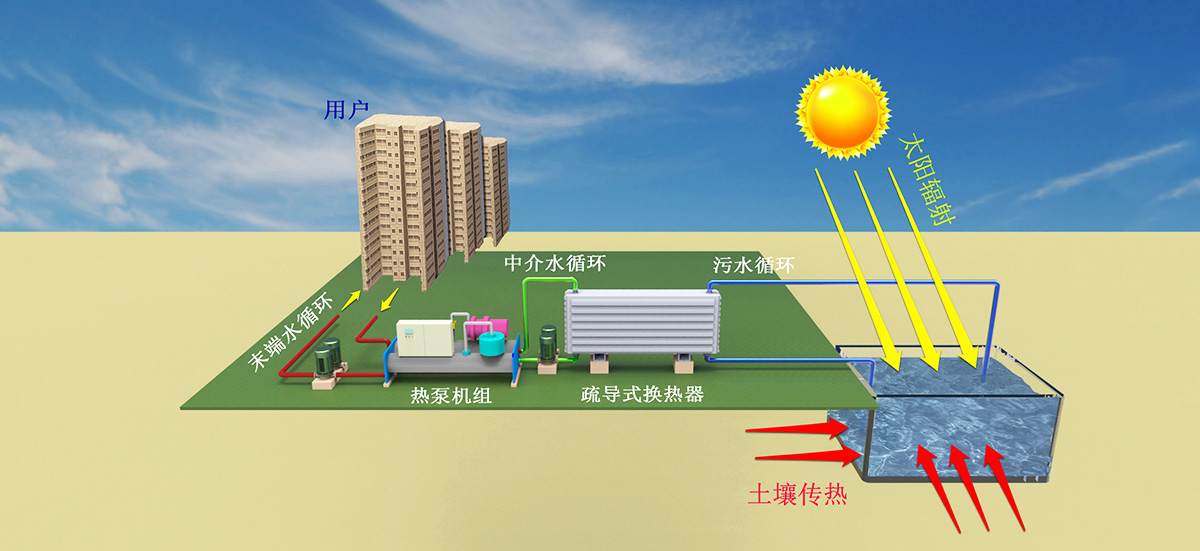

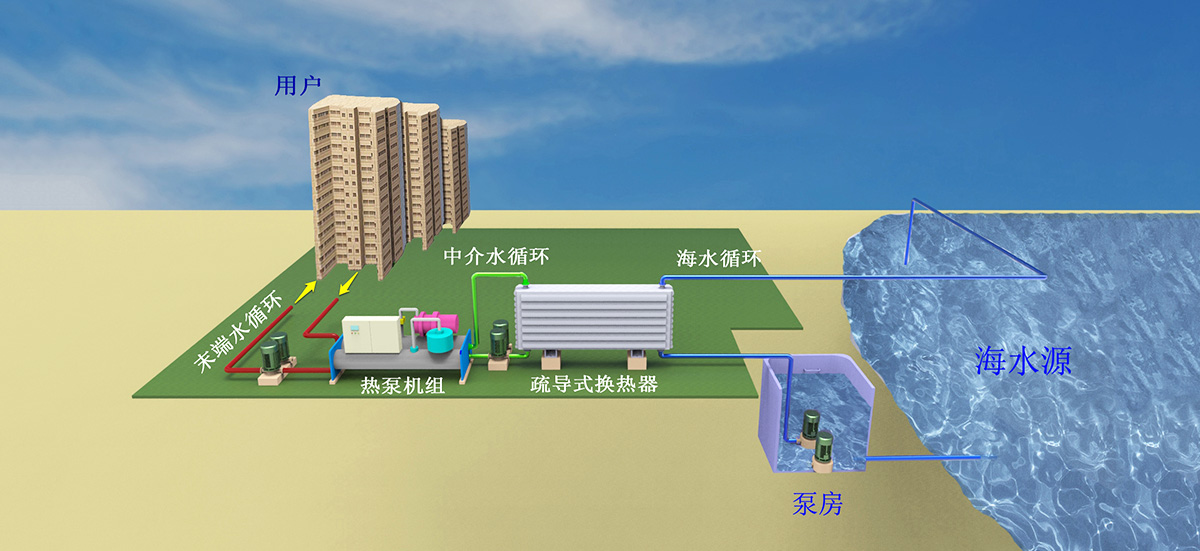

目前已有的地表水源熱泵系統包括:海水源熱泵系統、江河湖水源熱泵系統、人工冷熱源池?zé)岜孟到y(tǒng)、寒區低溫水源熱泵系統等。
