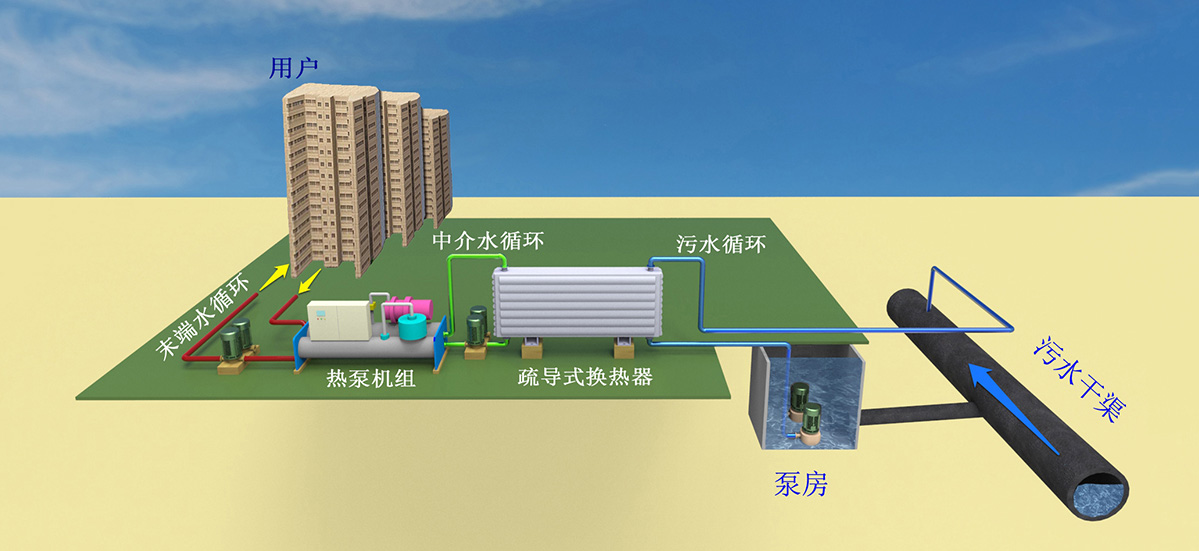

    • 原生污水源熱泵系統

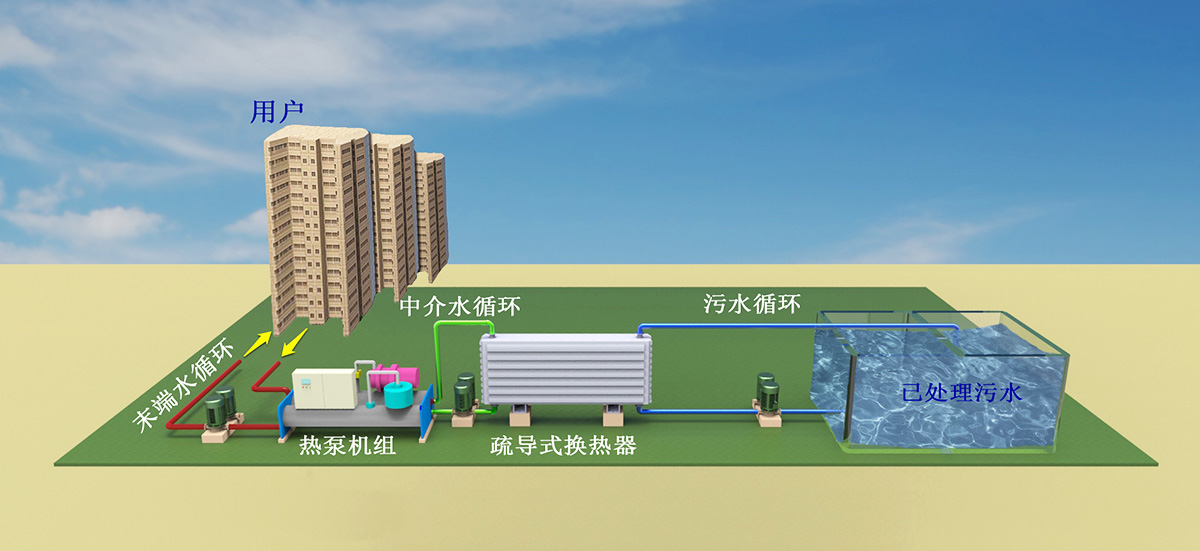

    • 已處理污水源熱泵系統

    污水源熱泵系統
    Sewage source heat pump system

           污水源熱泵系統是以污水作為低溫熱源,利用熱泵技術回收或提取污水中的低溫熱能為建筑物供熱供冷,其中污水包括市政管網中未處理的原生污水、污水處理廠已處理污水等。

           為應對污水或地表水水質條件,目前的系統多采用間接式熱泵系統。污水先將熱量傳遞給清潔水(起中介導熱作用,又稱中介水),中介水再進入熱泵機組進行冷熱量轉換。污水熱泵供熱制冷系 統宏觀上由三個子循環系統構成,即污水循環、中介循環和末端循環,熱泵機組的內部還有一個熱泵工質(例如氟利昂)循環,即熱泵機組的工作過程,宏觀上不顯現。系統的主要設備包括污水 泵、疏導式換熱器、中介泵、熱泵機組、末端泵。

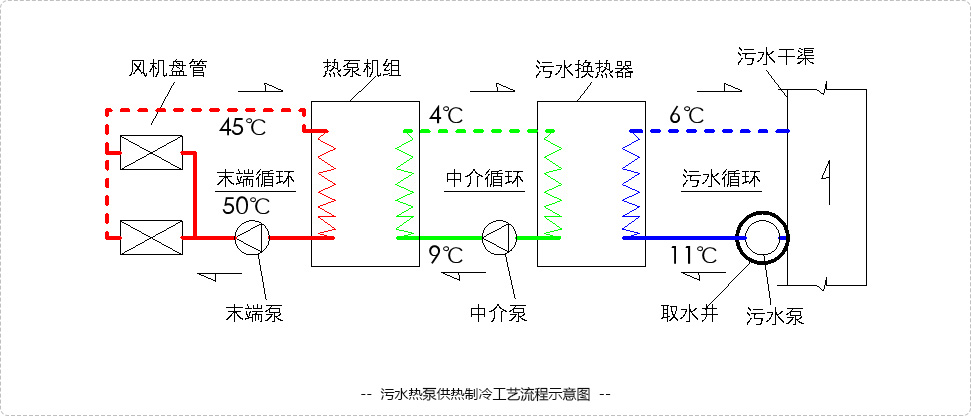

           系統的工作過程如圖所示:


           首先,11℃左右的污水經過污水泵提升,在無堵塞高效換熱技術條件下進入污水換熱器進行換熱,將一定溫差范圍內(5℃左右)的溫差熱量傳遞給清潔水,再以6℃左右排放至下游水源處,實現污水循環。

           然后,9℃左右的清潔水經中介泵輸送,在配置合理有效狀態下進入熱泵機組進行釋熱,將從污水那里獲取的熱量傳遞給熱泵機組,再以4℃左右再次進入污水換熱器進行吸熱,形成封閉循環,即中介循環。

           最后,45℃左右的末端系統水經末端泵輸送,同樣在配置合理有效狀態下進入熱泵機組進行換熱,將熱泵機組從低溫那里轉化來的高溫熱量吸收,再以50℃左右進入末端散熱設備將熱量釋放給建筑空間,實現末端循環。

           其中的技術關鍵是污水或地表水的高效換熱循環,以及各子循環的有效匹配,實現系統的低能耗運行,達到節能環保的目的。
